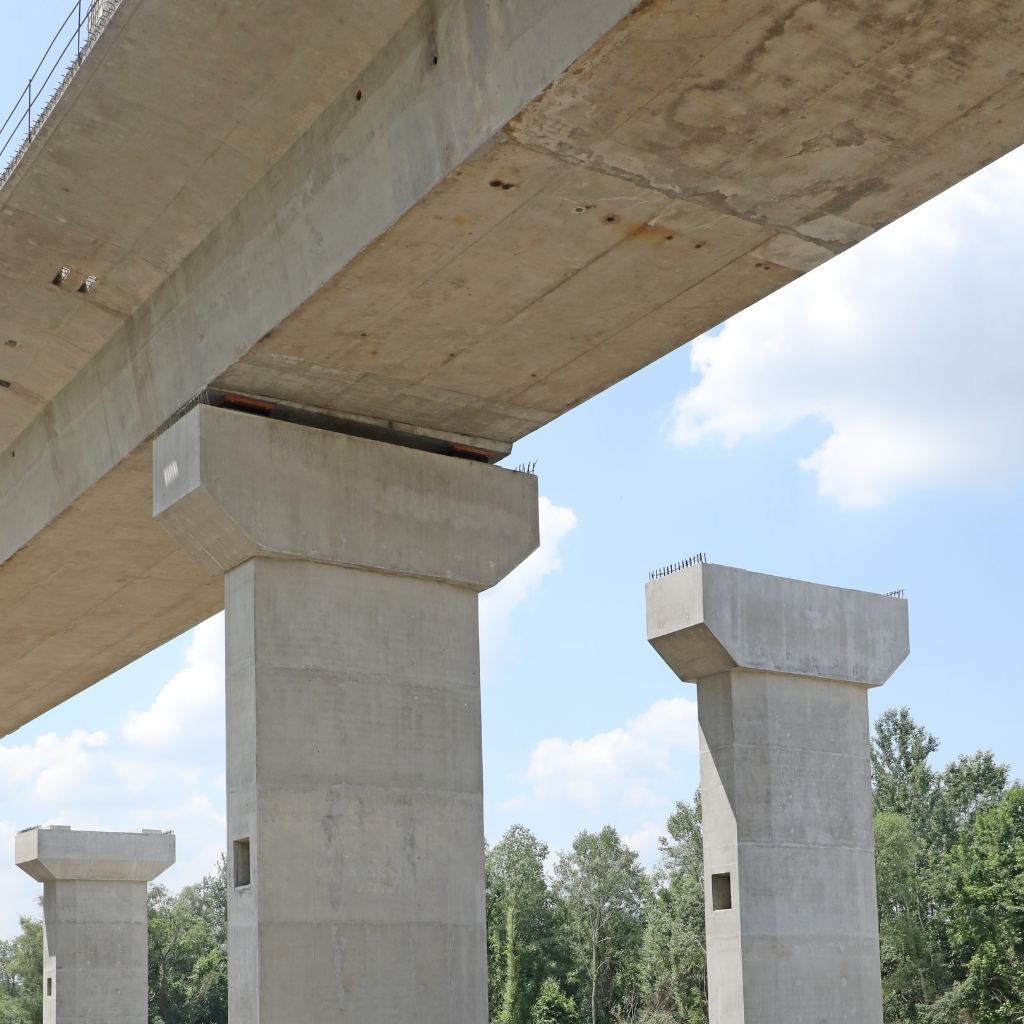

Los apoyos estructurales para puentes son elementos diseñados para transferir cargas de la superestructura a los pilares o estribos, minimizando esfuerzos y permitiendo la movilidad necesaria para evitar daños.
Dependiendo del diseño del puente, los apoyos deben soportar:
✔️ Cargas verticales (peso del puente y tráfico).
✔️ Fuerzas horizontales (movimiento sísmico, expansión térmica, fricción).
✔️ Giros y deformaciones debido a condiciones climáticas o estructurales.
Sin estos dispositivos, la estructura podría presentar fisuras, desplazamientos peligrosos o fallas que comprometan su vida útil.
Funciones principales de los apoyos estructurales en puentes
Los apoyos cumplen varias funciones críticas, dependiendo del diseño estructural y las condiciones de uso del puente:
✅ Distribución de carga: Evitan que la carga del puente impacte directamente sobre los pilares.
✅ Absorción de movimientos: Permiten la expansión y contracción del puente por cambios de temperatura.
✅ Reducción de vibraciones: Absorben impactos generados por tráfico vehicular y ferroviario.
✅ Compensación de desplazamientos: Garantizan que el puente no se vea afectado por movimientos sísmicos o asentamientos.
Cada puente requiere un tipo de apoyo específico según su diseño, material y ubicación geográfica.
Tipos de apoyos para puentes y sus características
🔹 1. Apoyos de neopreno
✔️ Flexibles y resistentes.
✔️ Ideales para puentes con movimiento moderado.
✔️ Absorben vibraciones y cargas dinámicas.
✔️ Económicos y fáciles de instalar.
🔎 Ejemplo: Son comunes en puentes vehiculares y ferroviarios debido a su capacidad de absorber impactos sin necesidad de mantenimiento frecuente.
👉 En Control de Vibración ofrecemos apoyos de neopreno de alta calidad para garantizar el mejor desempeño estructural.
🔹 2. Apoyos elastoméricos reforzados
✔️ Contienen placas de acero internas que aumentan su resistencia.
✔️ Permiten movimientos horizontales controlados.
✔️ Usados en puentes de gran longitud con cargas pesadas.
🔹 3. Apoyos de pot
✔️ Diseñados para puentes de grandes luces.
✔️ Utilizan un pistón de acero y elastómero que permite rotación y desplazamiento.
✔️ Son resistentes a cargas extremas y movimientos sísmicos.
🔹 4. Apoyos de disco
✔️ Soportan cargas pesadas con mínima deformación.
✔️ Utilizan un disco de poliuretano para absorción de energía.
✔️ Son una opción más compacta que los apoyos de pot.
🔹 5. Apoyos esféricos
✔️ Ideales para estructuras con grandes desplazamientos.
✔️ Permiten movimientos tridimensionales.
✔️ Usados en puentes atirantados y de alta complejidad estructural.
🔹 6. Apoyos de rótula
✔️ Permiten movimientos angulares en múltiples direcciones.
✔️ Son utilizados en puentes con requerimientos sísmicos altos.
Conoce más sobre nuestros Apoyos para puentes entrando en el enlace.
Materiales más utilizados en los apoyos para puentes
Los materiales juegan un papel clave en la durabilidad y eficiencia de los apoyos estructurales:
🔹 Neopreno: Alta elasticidad y resistencia a la intemperie.
🔹 Poliuretano: Mayor durabilidad y resistencia química.
🔹 Acero inoxidable: Utilizado en apoyos reforzados y de rótula.
🔹 Teflón: Reduce la fricción en los apoyos deslizantes.
Cada material tiene ventajas según el tipo de puente y las condiciones ambientales.
¿Cómo elegir el apoyo adecuado según el tipo de puente?
Para seleccionar el mejor apoyo estructural, es necesario considerar:
✔️ Tipo de carga que soportará el puente.
✔️ Desplazamientos y movimientos esperados.
✔️ Condiciones climáticas y sísmicas.
✔️ Durabilidad y mantenimiento necesario.
Ejemplo práctico:
- Un puente urbano con tráfico ligero puede usar apoyos de neopreno.
- Un puente de autopista con alto flujo vehicular requiere apoyos elastoméricos reforzados.
- Un puente ferroviario necesita apoyos de pot o disco debido a la alta carga dinámica.
Si necesitas asesoría, en Control de vibración te ayudamos a encontrar la mejor solución para tu proyecto.
Normas y regulaciones para apoyos estructurales
Cada país tiene normativas específicas que regulan la calidad y el diseño de los apoyos para puentes. Algunas de las más utilizadas son:
📌 AASHTO (American Association of State Highway and Transportation Officials) – Normativa usada en EE.UU.
📌 Eurocódigo 8 – Regulaciones europeas para sismos y estructuras.
📌 Norma NMX-C-415-ONNCCE – Especificaciones mexicanas para elastómeros en infraestructura.
El cumplimiento de estas normas garantiza que los apoyos sean seguros y funcionales en el largo plazo.
Proceso de instalación y mantenimiento de los apoyos
Para asegurar su correcta instalación, se recomienda:
🔹 Inspeccionar la superficie antes de colocar el apoyo.
🔹 Utilizar adhesivos adecuados en apoyos elastoméricos.
🔹 Verificar alineación y nivelación antes de cargar la estructura.
🔹 Realizar mantenimientos periódicos para detectar desgaste o deformaciones.
Un mantenimiento adecuado prolonga la vida útil del puente y evita fallas inesperadas.
Conclusión: La importancia de elegir el apoyo adecuado
Los apoyos para puentes son clave en la seguridad y estabilidad estructural. Su correcta selección e instalación previene daños, prolonga la vida útil del puente y optimiza el desempeño ante cargas y movimientos.
Si buscas apoyos de neopreno, elastoméricos, o cualquier otro tipo, en controldevibracion.com.mx tenemos soluciones certificadas para garantizar la mejor calidad y desempeño en cualquier proyecto de infraestructura.
📢 ¿Tienes dudas? Contáctanos para recibir asesoría personalizada y encontrar el apoyo estructural ideal para tu puente. 🚀
